Phân loại bẫy hơi được sử dụng phổ biến trong công nghiệp

Bẫy hơi là thiết bị quan trọng trong hệ thống hơi nước công nghiệp, có nhiệm vụ tự động xả nước ngưng và khí không ngưng ra khỏi đường ống, đồng thời hạn chế thất thoát hơi sống. Tùy theo nguyên lý hoạt động và yêu cầu sử dụng, bẫy hơi (steam trap) được chia thành nhiều loại khác nhau. Dưới đây là những loại bẫy hơi công nghiệp được sử dụng phổ biến hiện nay.

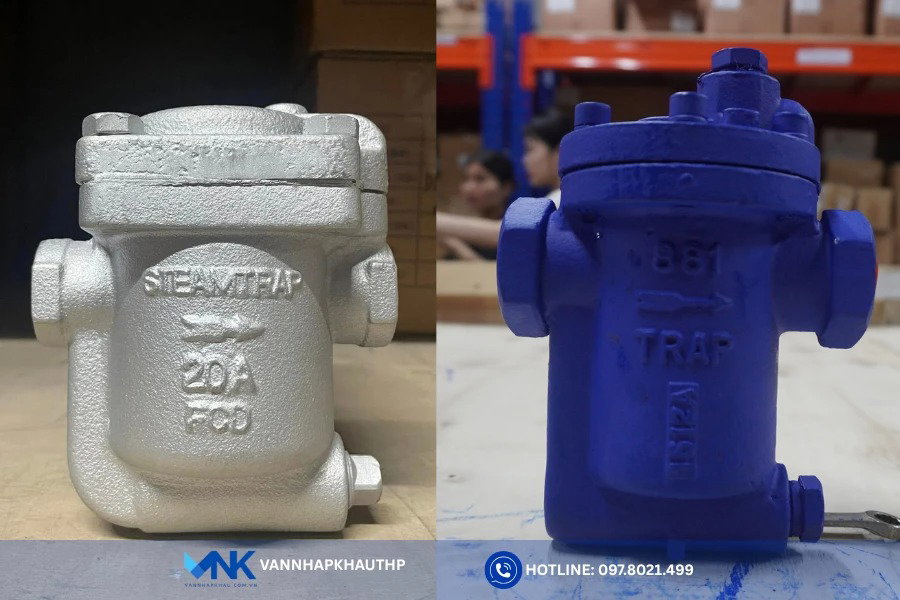

1. Bẫy hơi gầu đảo

Bẫy hơi gầu đảo hoạt động dựa trên sự chênh lệch tỷ trọng giữa hơi nước và nước ngưng. Bên trong thiết bị có một chiếc gầu đảo nổi hoặc chìm tùy theo trạng thái của lưu chất, từ đó điều khiển cơ cấu đóng mở van xả.

Loại bẫy hơi này có ưu điểm là kết cấu tương đối chắc chắn, hoạt động ổn định và phù hợp với nhiều hệ thống hơi công nghiệp. Bẫy hơi gầu đảo thường được sử dụng trong đường ống hơi, thiết bị gia nhiệt và các hệ thống cần xả nước ngưng liên tục.

2. Bẫy hơi phao

Bẫy hơi phao sử dụng một quả phao để nhận biết lượng nước ngưng bên trong thân van. Khi nước ngưng tích tụ, phao nâng lên và mở cửa xả. Khi lượng nước ngưng giảm, phao hạ xuống và đóng cửa van.

Ưu điểm của bẫy hơi phao là khả năng xả nước ngưng liên tục, phù hợp với các thiết bị trao đổi nhiệt và hệ thống cần kiểm soát nước ngưng hiệu quả.

Xem thêm: Các công dụng chính của bẫy hơi nước trong hệ thống công nghiệp

3. Bẫy hơi nhiệt động

Bẫy hơi nhiệt động hoạt động dựa trên sự khác biệt về áp suất và vận tốc giữa hơi nước và nước ngưng. Khi nước ngưng đi vào, đĩa van mở để xả. Khi hơi tốc độ cao đi qua, áp suất phía trên đĩa tăng và làm van đóng lại.

Loại bẫy hơi này có thiết kế nhỏ gọn, chịu được điều kiện làm việc khắc nghiệt và thường được sử dụng trong các hệ thống hơi có áp suất tương đối cao.

4. Bẫy hơi nhiệt tĩnh

Bẫy hơi nhiệt tĩnh hoạt động dựa trên sự thay đổi nhiệt độ của lưu chất. Thiết bị sử dụng bộ phận cảm biến nhiệt để phân biệt nước ngưng và hơi nóng, từ đó điều khiển quá trình đóng mở van.

Loại bẫy hơi này thường được sử dụng trong các hệ thống cần kiểm soát nhiệt độ và xả nước ngưng hiệu quả.

Mỗi loại bẫy hơi có nguyên lý hoạt động, ưu điểm và phạm vi ứng dụng khác nhau. Việc lựa chọn bẫy hơi phù hợp cần dựa trên áp suất, nhiệt độ, lưu lượng nước ngưng, loại thiết bị và điều kiện vận hành thực tế. Lựa chọn đúng bẫy hơi công nghiệp sẽ giúp hệ thống hoạt động ổn định, hạn chế thất thoát hơi và nâng cao hiệu quả sử dụng năng lượng.
