Cấu tạo van cầu đóng mở bằng điện và nguyên lý hoạt động từ A–Z
Van cầu đóng mở bằng điện là thiết bị quan trọng trong các hệ thống đường ống công nghiệp hiện đại, được sử dụng để đóng, mở hoặc điều tiết lưu lượng lưu chất một cách tự động. Nhờ khả năng vận hành chính xác, ổn định và dễ tích hợp hệ thống điều khiển trung tâm, van cầu đóng mở bằng điện ngày càng được ứng dụng rộng rãi trong các hệ thống nước, hơi nóng, khí nén, dầu và hóa chất.

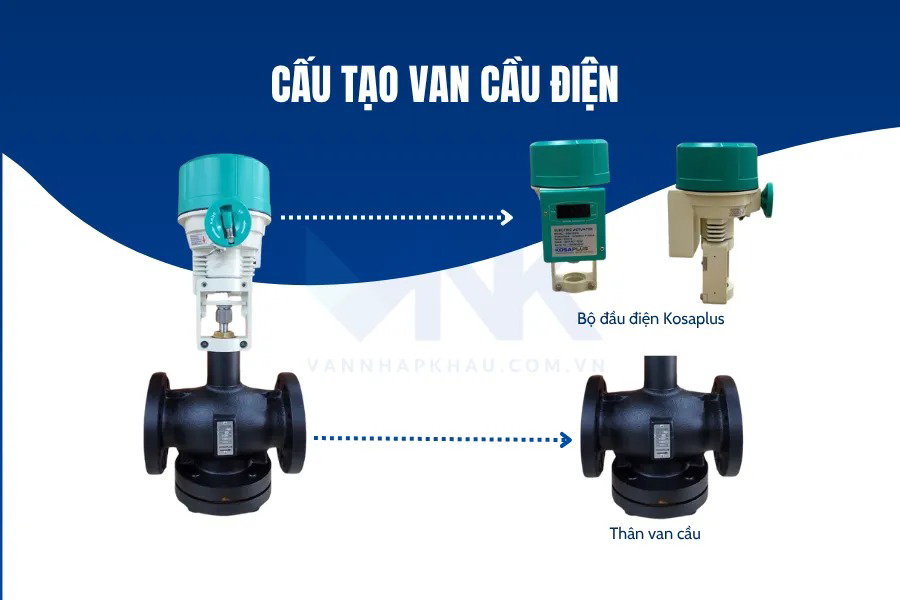

Cấu tạo van cầu đóng mở bằng điện
Về cơ bản, van cầu điều khiển điện gồm hai bộ phận chính: thân van cầu cơ học và bộ điều khiển điện.
1. Phần thân van cầu
- Thân van: Được đúc nguyên khối từ gang, inox hoặc thép, có khả năng chịu áp lực và nhiệt độ cao, đồng thời bảo vệ các chi tiết bên trong khỏi tác động môi trường.
- Trục van: Thường làm bằng inox hoặc hợp kim cứng, có nhiệm vụ truyền lực từ bộ điều khiển điện xuống đĩa van.
- Đĩa van: Thiết kế dạng nằm ngang, di chuyển theo phương thẳng đứng để thực hiện đóng hoặc mở dòng chảy.
- Gioăng làm kín: Làm từ EPDM hoặc PTFE, giúp đảm bảo độ kín, chống rò rỉ lưu chất.
- Kiểu kết nối: Phổ biến là lắp bích hoặc lắp ren, đảm bảo độ chắc chắn và an toàn khi vận hành.
2. Phần bộ điều khiển điện
Bộ điều khiển điện gồm motor điện, bảng mạch, hệ bánh răng, công tắc hành trình và công tắc giám sát. Vỏ ngoài làm bằng hợp kim nhôm, sơn tĩnh điện, đạt tiêu chuẩn chống bụi nước IP67 – IP68. Bộ điện sử dụng các mức điện áp thông dụng như 24V, 220V hoặc 380V, phù hợp với nhiều hệ thống khác nhau.
Nguyên lý hoạt động của van cầu đóng mở bằng điện
Van cầu đóng mở bằng điện hoạt động dựa trên chuyển động tịnh tiến lên xuống của trục và đĩa van. Khi cấp nguồn điện, motor điện sẽ biến đổi điện năng thành cơ năng, tác động lên hệ bánh răng và làm trục van quay nhiều vòng.
Khi trục van được kéo lên, đĩa van nâng lên khỏi bệ van, cho phép lưu chất đi qua và van ở trạng thái mở. Ngược lại, khi trục van hạ xuống, đĩa van ép chặt vào bệ van, van ở trạng thái đóng. Đối với các dòng van cầu đóng mở bằng điện tuyến tính, mức độ mở của đĩa van có thể thay đổi linh hoạt theo tín hiệu điều khiển, giúp điều tiết lưu lượng chính xác.
Khi kết thúc mỗi chu trình đóng hoặc mở, công tắc hành trình sẽ tự động ngắt nguồn điện, đảm bảo an toàn và tăng tuổi thọ cho motor.
Với cấu tạo chắc chắn và nguyên lý vận hành thông minh, van cầu đóng mở bằng điện là giải pháp hiệu quả cho các hệ thống yêu cầu tự động hóa và kiểm soát lưu lượng chính xác. Hiểu rõ cấu tạo và nguyên lý hoạt động sẽ giúp người dùng lựa chọn, lắp đặt và vận hành van đúng kỹ thuật, nâng cao hiệu quả sử dụng và độ bền thiết bị.
