Cách lắp đặt van bi điều khiển điện đúng kỹ thuật và an toàn

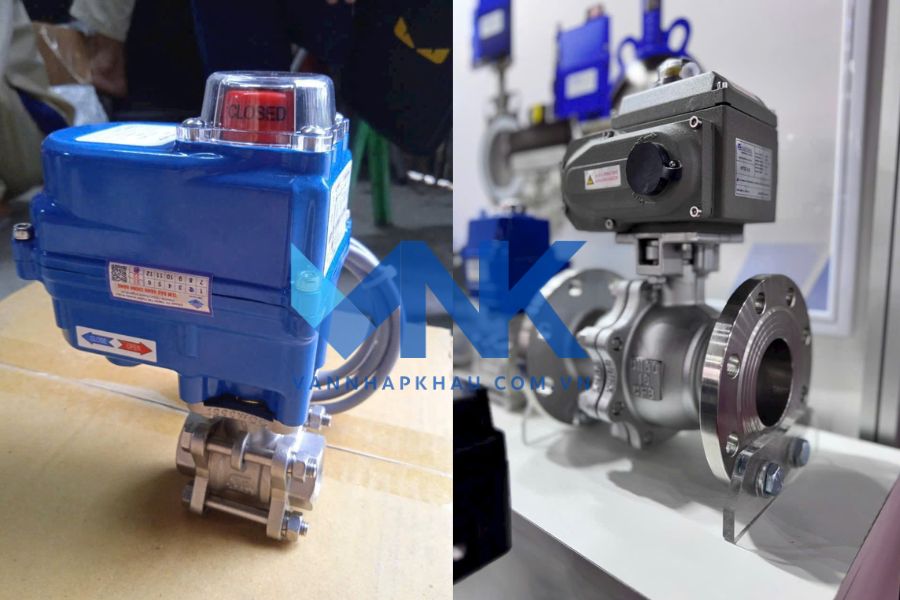

Van bi điện là thiết bị quan trọng trong các hệ thống tự động hóa công nghiệp hiện đại, giúp kiểm soát dòng chảy lưu chất một cách chính xác và tự động. Với khả năng đóng mở bằng tín hiệu điện, van mang lại sự tiện lợi và độ tin cậy cao trong vận hành.Tuy nhiên, để van hoạt động ổn định, hiệu quả và bền bỉ theo thời gian, việc lắp đặt đúng kỹ thuật và đảm bảo an toàn là yếu tố then chốt. Bài viết dưới đây hướng dẫn chi tiết cách lắp đặt van bi điều khiển điện đúng chuẩn kỹ thuật, phù hợp với các hệ thống công nghiệp như nước, khí, dầu và hóa chất.

1. Chuẩn bị trước khi lắp đặt

Trước khi tiến hành lắp đặt, cần thực hiện các bước kiểm tra và chuẩn bị sau:

• Kiểm tra thiết bị
  Đảm bảo van bi điều khiển điện on/off hoặc tuyến tính mà bạn chọn và các phụ kiện (gioăng, bu lông, đai ốc…) không bị nứt vỡ, móp méo. Kiểm tra thông số kỹ thuật (áp suất, nhiệt độ, kích thước) để đảm bảo van phù hợp với hệ thống.
• Chuẩn bị dụng cụ cần thiết
  Bao gồm: cờ lê, mỏ lết, tua vít, băng tan, máy tạo ren, máy hàn, giá đỡ, dây điện, thiết bị kiểm tra điện áp, dụng cụ cách điện…
• Kiểm tra nguồn điện
  Xác định rõ loại điện áp phù hợp với bộ điều khiển van (24VDC, 220VAC, 380VAC). Chuẩn bị đầy đủ thiết bị bảo vệ điện như aptomat, cầu chì.
• Chuẩn bị mặt bích hoặc ren trên đường ống
  Đảm bảo đầu nối (mặt bích hoặc ren) tương thích với kiểu kết nối của van. Làm sạch bề mặt tiếp xúc để đảm bảo độ kín.

2. Các bước lắp đặt van bi điều khiển điện

Bước 1: Chuẩn bị đầu nối đường ống

• Với kết nối mặt bích:
  Hàn mặt bích chắc chắn vào đầu ống, vệ sinh sạch sẽ, lắp gioăng làm kín giữa mặt bích và van.
• Với kết nối ren:
  Nếu chưa có ren, tạo ren mới bằng máy tạo ren. Quấn băng tan kín khít quanh ren để chống rò rỉ.

Bước 2: Lắp van vào đường ống

• Đặt van đúng hướng dòng chảy, theo mũi tên in trên thân van.
• Đảm bảo trục van nằm ngang, bộ điều khiển hướng lên trên để tránh đọng nước gây hư hỏng.
• Với mặt bích: luồn bu lông, siết đều và chặt tay.
• Với ren: vặn đều tay, tránh siết quá chặt làm hỏng ren.

Bước 3: Cố định van

• Sử dụng giá đỡ chắc chắn, đặc biệt với van kích thước lớn, để hạn chế rung động trong quá trình vận hành.

Bước 4: Đấu nối điện cho bộ điều khiển

• Mở nắp bộ điều khiển, đấu nối dây nguồn, dây tín hiệu, dây tiếp đất đúng theo sơ đồ hướng dẫn.
• Kiểm tra và siết chặt các mối nối, dùng bọc cách điện nếu cần.
• Đảm bảo hệ thống điện được ngắt trước khi đấu nối để an toàn.

Bước 5: Kiểm tra và vận hành thử

• Cấp nguồn điện, vận hành thử van để kiểm tra khả năng đóng/mở và điều khiển tín hiệu.
• Quan sát xem van có bị rung, rò rỉ, kẹt trục hay không.
• Kiểm tra đèn báo, công tắc hành trình, phản hồi tín hiệu (nếu có).

3. Các lưu ý kỹ thuật và an toàn trong quá trình lắp đặt

• Đảm bảo đường ống sạch, không có cặn bẩn hoặc mảnh kim loại cản trở chuyển động của van.
• Không lắp ngược chiều van, điều này dễ gây hư hỏng hoặc mất tác dụng điều khiển.
• Đảm bảo đúng điện áp cấp nguồn theo thông số nhà sản xuất.
• Tránh tác động lực mạnh lên bộ điều khiển điện khi thao tác, nhất là khi siết van.
• Dây điện phải được cách điện tốt, có tiếp đất đúng chuẩn để chống giật.
• Lắp van ở vị trí dễ quan sát và bảo trì. Tránh lắp ở nơi ngập nước, nhiệt độ cao, có hóa chất ăn mòn.
• Tuân thủ tiêu chuẩn PCCC và an toàn điện, đặc biệt với hệ thống điện 220V hoặc 380V.

Việc lắp đặt van bi điều khiển điện đúng kỹ thuật không chỉ giúp thiết bị hoạt động hiệu quả mà còn đảm bảo an toàn cho hệ thống và người vận hành. Từ việc chuẩn bị, lắp đặt cơ khí, đến đấu nối điện và kiểm tra vận hành – mỗi bước đều cần được thực hiện cẩn trọng và chính xác.

Để đạt được kết quả tốt nhất, nên có sự tham gia của kỹ thuật viên chuyên môn trong quá trình lắp đặt và hiệu chỉnh ban đầu. Đồng thời, sử dụng sản phẩm từ nhà cung cấp uy tín có đầy đủ hướng dẫn và hỗ trợ kỹ thuật là yếu tố quan trọng giúp bạn yên tâm khi đưa van vào vận hành trong thực tế.
